ZDCP系列磁性排屑装置
产品信息
性能与用途

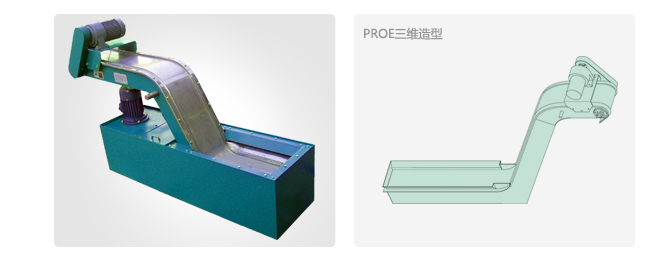

ZDCP系列磁性排屑装置是由减速机、壳体、传动链条、磁性材料、不锈钢输送面板等几部分组成。该装置利用永磁材料所产生的强磁场的磁力，将粉状、颗粒状及长度小于100mm的铁屑，或将油、乳化液中的碎屑分离，吸附在排屑机的工作磁板上，输送至指定的排屑地点或集屑箱中的机床辅助设备。
可广泛应用于数控机床、组合机床、加工中心、齿轮加工机床、钻、铣、镗、铰、拉等机械加工设备和自动线、流水线的铁屑输送�？捎糜诟墒郊庸せ蚴郊庸さ奶即怼�
特点
1.定量排屑，不产生过载；
2.转动零部件密封，工作可靠，运转平稳，噪声低，寿命长；
3.采用自动张力机构，自动调整链条松紧度；
4.根据主机可任意配置安放，可单机工作也可与主机联动；还可做为小零件片状铁屑，砂钢片，螺丝等零件的输送器和提升器，是现代机械加工行业中的理想配套设备。
| 主要技术参数 |
（单位：mm） |
| 型号/尺寸 |
壳体宽度 |
水箱宽度 |
提升高度 |
水平长度 |
提升角度 |
水平高度 |
水箱高度/长度 |
电机功率 |
泵流量 |
排屑量 |
| W |
W1 |
H |
L |
α |
H1 |
H2/L1 |
kw |
L/min |
kg/h |
| BXCP-150 |
150 |
≥270 |
0～2m |
0.6～10m |
0°
30°
45°
60°
75° |
130
180
≥200 |
用户选定 |
0.2～0.75 |
25、
50、
100、
200、
300、 |
100 |
| BXCP-200 |
200 |
≥320 |
150 |
| BXCP-250 |
250 |
≥370 |
200 |
| BXCP-320 |
320 |
≥450 |
0～5m |
0.6～30m |
0.2～2.2 |
300 |
| BXCP-400 |
400 |
≥550 |
400 |
| BXCP-500 |
500 |
≥650 |
0～10m |
500 |
| BXCP-630 |
630 |
≥780 |
650 |
| BXCP-X |
|
|
|
|
|
|
|
|
|
|
|

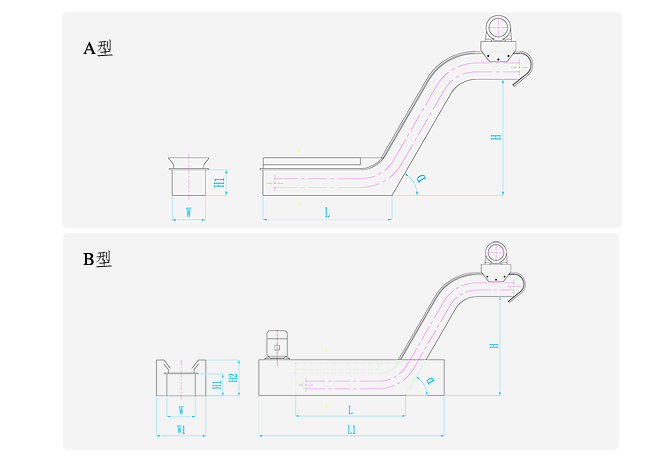

注：1.A型，无水箱;B型，有水箱.
2.X表示根据用户实际需要设计的参数，并可根据用户所需尺寸和要求设计于制造。
|
|
